工业视觉系统正确使用区域扫描摄像机

　　一般来说，视觉系统其中包括工业摄像机、工业镜头、视觉光源、图像采集系统、图像处理软件、传感器、运动控制装置等。在我们将要了解检测的是什么以及哪种视觉系统是合适的之前，需要确定项目的预期结构，如环境、安装空间、运动、检测精度、系统的速度、语言、任何第三方工具等。下面我们来了解一下，如何用工业视觉系统正确使用区域扫描摄像机。

　　工业应用两种相机

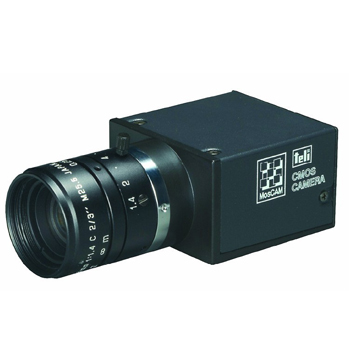

　　工业应用中使用的相机有两种，一种是线扫描相机，另一种是面积扫描相机。我们的视觉系统使用的是后者，所以我们将引入区域扫描照相机。

　　图像集成表面

　　当光线穿过透镜时，就会有一个平坦的表面。

　　CCD芯片

　　一般有4种规格标明尺寸为1/2“、2/3”、1/3“。如果镜头小于芯片大小，捕捉图形的形状将看起来像一个圆。

　　聚焦长度

　　透镜到成像表面的距离

　　透视角度

　　镜头可以观察到的宽度

　　视野

　　镜片覆盖的有效工作区域

　　场地深度

　　视场是水平的，视场的深度是垂直的。

　　1、焦距越小，视角和视场越大，工作距离越短。

　　2、常用镜头有50 mm，25 mm，16 mm

　　3、在实际应用中，视觉检测系统空间有限，需要注意工作距离。

　　4、畸变：50 mm镜头畸变蛮小，如果你想精确测量距离，你可以选择一个50毫米镜头作为第一选择。如果你需要检查字符，你可以用一个焦距较小的镜头。

　　5、光线：工作距离越远，照明越少，噪音越大。

　　Are扫描相机的特点

　　1、区域扫描摄像机可以读取更多信息，包括测量面积、形状、大小、位置，有时甚至温度。

　　2、对于能够保持静止状态或低速检查的产品，区域扫描相机将是更好的选择。
