一维视觉系统
一维视觉系统将10行作为一组,评估近期获得的组与其前一组之间的差异,而不是一次一次地分析整个数字信号。通常,这种视觉检测的方法会检测和分类通常在连续工艺中产生的材料缺陷,如纸、金属、塑料等无纺布或卷材产品等。
二维视觉系统

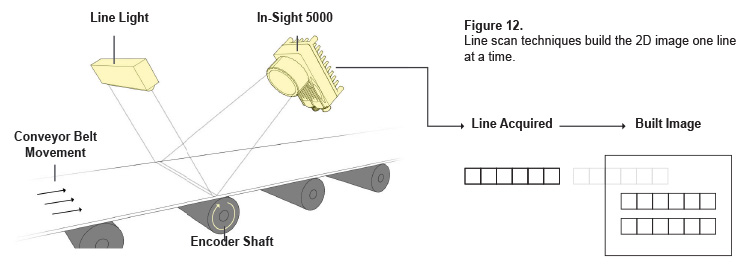

常见的视觉检测相机执行区域扫描,并以不同分辨率捕获二维快照。还有一个二维机视觉,进行行扫描,逐行构建二维图像。
三维视觉系统
通常,三维机器视觉系统由多个相机或一个或多个激光位移传感器组成。由多个相机组成的三维视觉是机器人指导应用程序,为机器人提供零件的位置信息。在这样的视觉检测系统中,您需要将多个相机分别安装在不同的位置,并在三维空间的客观位置执行“三角测量”。
对此,三维激光位移传感器应用仅使用1台相机进行表面检查和体积测量,生成三维图像。高度图是基于由物体反射的激光的位置位移而产生的,像线扫描一样,扫描整个产品需要移动物体或相机。使用校准后的偏移激光器,在视觉检测上突变传感器可以测量表面高度和平面度等参数,并以20µm以内的精度进行测量。显示了三维激光位移传感器,它可以检测制动衬块表面的缺陷。
