齿轮外观缺陷视觉检测（机器视觉检测设备）

目前我国齿轮产品正从中低端向高端转变，部分高端产品已达到国际先进水平。

在2020年的时候，中国大陆地区齿轮产品进出口总额为300.51亿元，其中进口额为116.53亿元，出口额183.99亿元，贸易顺差为67.46亿元。

整体来看，行业进出口总额规模逐年增长，贸易顺差进一步扩大。

下面进入主题，给大家说一下齿轮的外观检测、缺陷检测、瑕疵检测的方案。

一、检测内容及要求检测内容： 最大尺寸直径20mm*高度9.5mm的产品的外观检测

序号	检测位置	检测方式	是否可检
1	缺料、毛刺	正光检测	可检
2	缺料、毛刺	正光检测	可检

注明：以上检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于150件(取决于产品送料速度)。

二、设备组成及主要机构设备型号：intsoft-T300标定制机 外形尺寸：900*800*1850mm 组成部件清单：

序号	部件名称	规格型号	数量	备注
1	视觉检测软件	盈泰德	1套	数据可上传
2	工业电脑	盈泰德定制	1套
3	显示器	PHILIPS19”液晶显示器	1台
4	工业相机	Barsler工业相机	2套
5	相机调节模组	盈泰德定制	2套
6	工业镜头	FA高清光学工业镜头	2套
7	光源	定制光学自适应光源	4套
8	检测平台	专业光学玻璃载台	1套
9	伺服电机	松下·PANASONIC	1套
10	控制系统	盈泰德定制	1套
11	PLC运动协作	松下·PANASONIC	1套

样件测试图片:

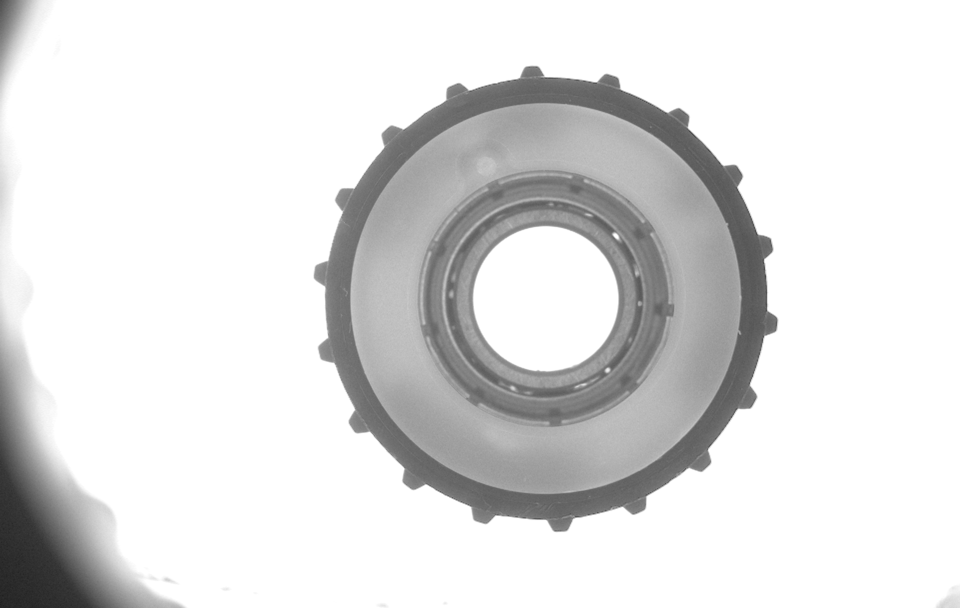

底部正光检测原图：

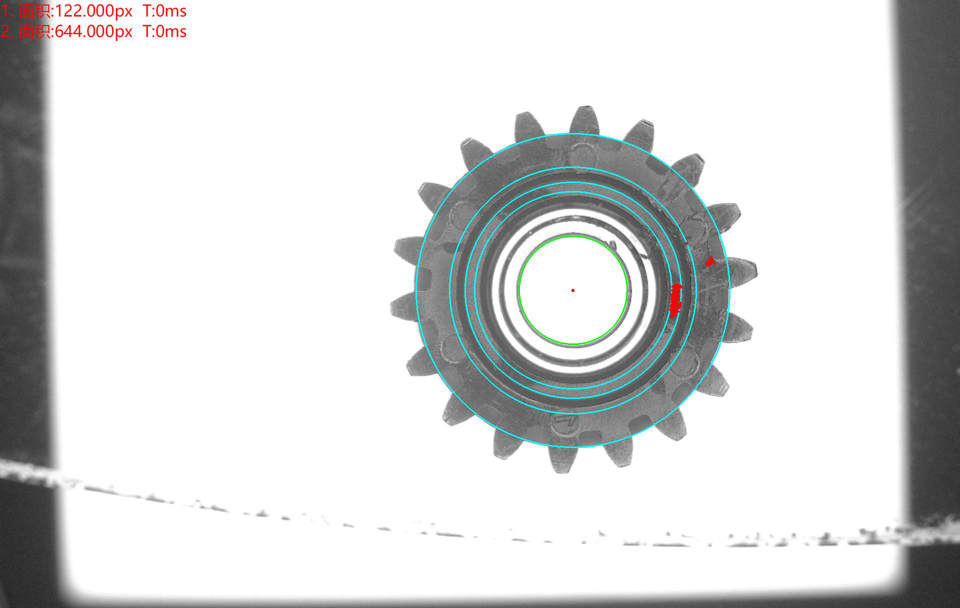

底部正光检测良品分析图：OK

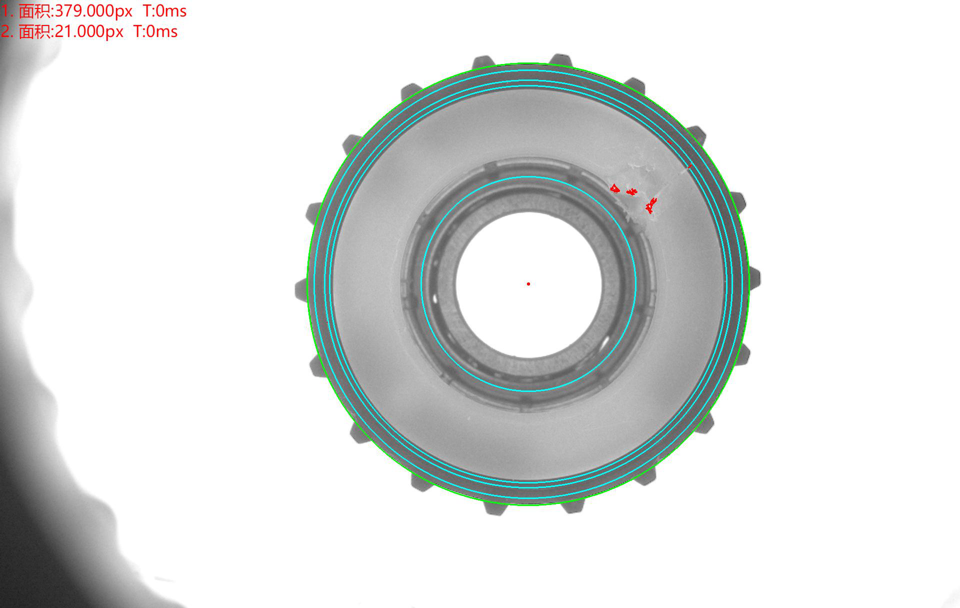

底部正光检测分析图： NG 不良原因：毛刺 、缺料

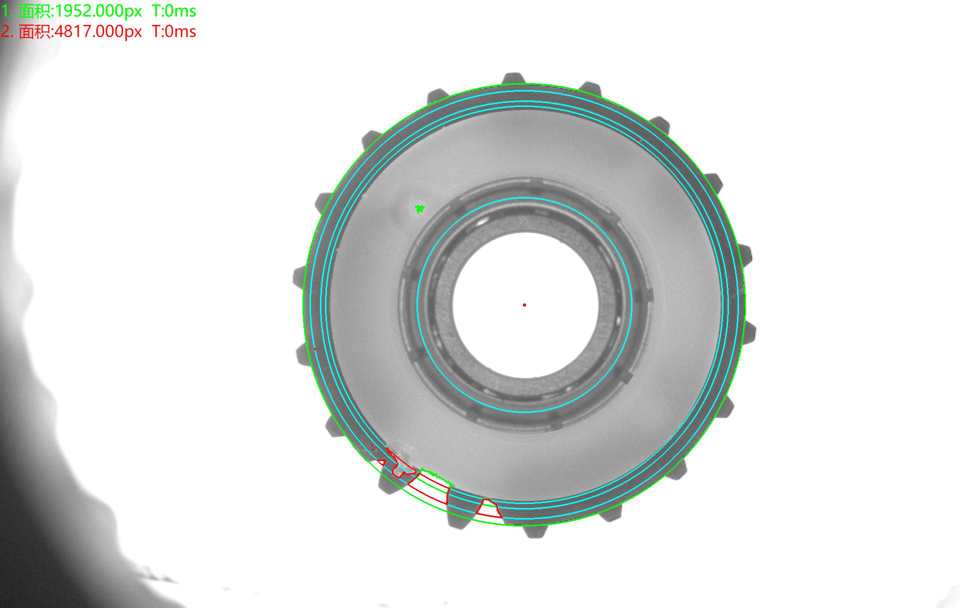

底部正光检测分析图： NG 不良原因：缺料

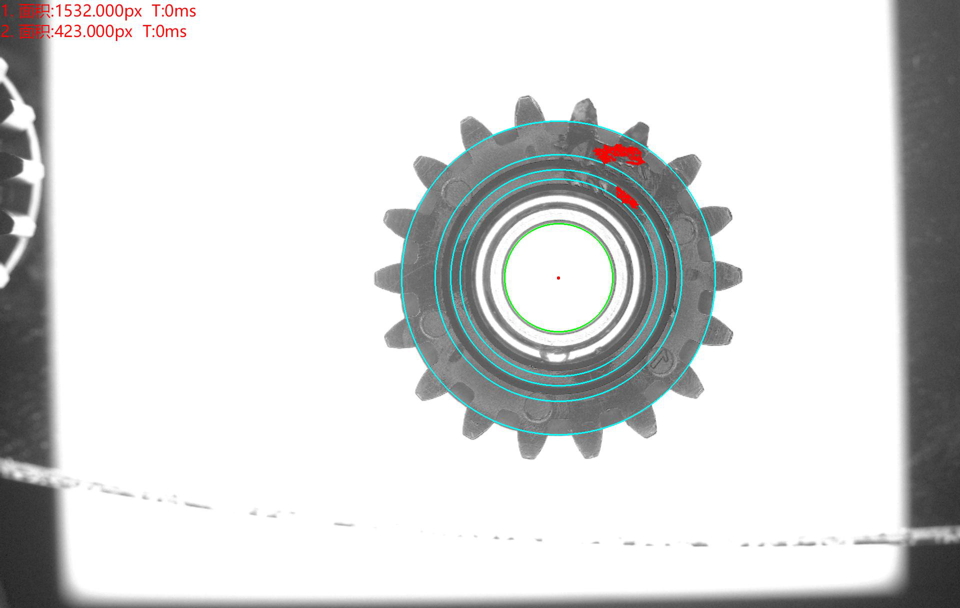

顶部正光检测分析图： NG 不良原因：缺料

顶部正光检测分析图： NG 不良原因：缺料

如果你的工业生产线中需要用到视觉检测类的设备或者技术，那么不妨和我们盈泰德科技聊聊，我们会免费从一个专业的角度来给你一个合适的方案，即使没达成合作，我们也希望能多认识个朋友。
