机器视觉透明条卷料表面缺陷在线检测系统

随着产品质量要求的日益严格，越来越多的企业开始重视透明条卷料生产的过程质量控制。由于受生产工艺、环境等因素的影响，透明条卷料在生产过程中表面很容易出现晶点、条纹、蚊虫、污点杂质、黑点麻点划伤等瑕疵，严重影响透明条卷料的外观质量,给企业带来严重的经济损失。传统的人工肉眼检测速度慢、精度低、易于疲劳,不能满足现代生产要求。盈泰德透明条卷料表面缺陷在线检测系统能够完全代替人工肉眼对透明条生产进行高速、精确的7*24小时实时在线检测，自动报警并显示当前瑕疵的具体信息(图片展示直径、坐标分布、瑕疵类型等)，使能够及时的对不良进行处理。同时系统根据产品批次号对每一卷产品的检测报表自动打印、 自动保存,方便用户后期的查询、调用及打印，从而实现了产品质量的评级分类、客诉的有据追溯，有效的节约了人工成本，提高了产品质量。

针对透光率高的透明条材料,系统采用透射的打光检测方式进行检测，即光源在薄膜的下方，相机在薄膜的上方进行图像拍摄。产线运行时， 系统通过编码器实时的采集产线运行状态信息并开始检测，系统将相机采集到的图像通过INTSOFT图像分析软件进行瑕疵处理，由于瑕疵与正常产品的图像在灰阶上存在明显差异,从而使得系统能够发现瑕疵,并通过进一步的计算、分析来确定瑕疵的大小、位置、类型等信息。

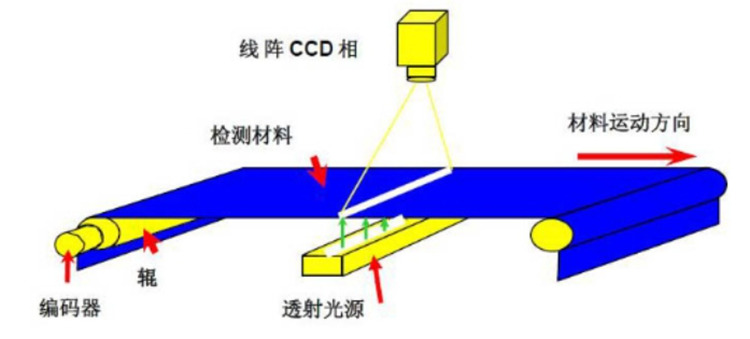

检测结构图：

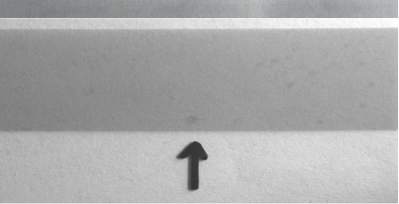

检测图：透明条脏污

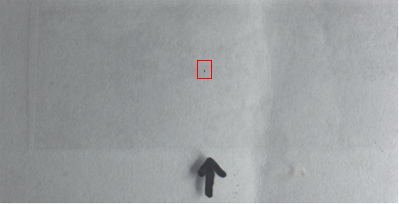

检测图：透明条黑点

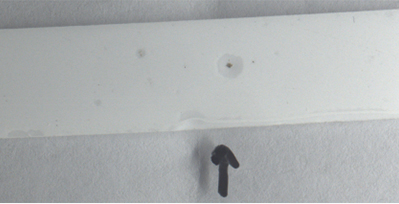

检测图：透明条异色

系统功能：
(1)精确的瑕疵地图(X、 Y坐标)定位显示模块;
(2)自动声光报警,并显示当前及前后10个瑕疵的瑕疵图像;
(3)实时瑕疵信息展示，记录当前瑕疵的类型、面积(直径)、横纵向位置等信息;
(4)产品基本信息模块,记录产品批次号、型号、规格、班号、操作员等信息(用户可根据生产情况进行修改) ;
(5)自动换卷,并自动打印每卷产品信息的质量报表;
(6)检测历史记录的自动统计、保存、查询、调用及打印等功能; .
(7)产线的自动化联动、远程技术服务等;
注:软件功能可根据用户的不同要求进行特殊功能的定制开发。
