视觉检测系统（闭油环外观尺寸检测方案）

一：检测内容及要求

检测工件面积：

Φ10.16mm*高4.05mm的样件尺寸

检测内容：

1:侧面检测样件尺寸

2:底面检测样件内孔尺寸

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率：每分钟检测数量200-400件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

二： 设备组成及主要机构

整体构成：尺寸： 900*800*1850 mm

型号:INTSOFT_302C

1:盈泰德科技视觉检测软件

2:工业电脑

3:显示器 19寸

4:工业相机: 2套：1个侧面背光、1个底面背光

5:工业镜头: 2套：2套远心定焦镜头

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘、直振、控制器)。

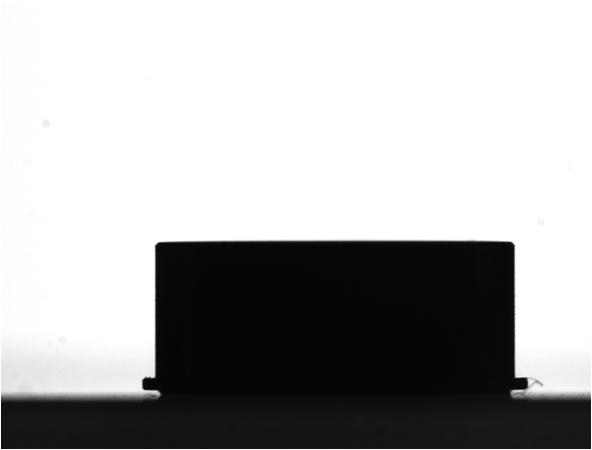

三：1侧面背光检测方式

侧面背光检测效果原图:

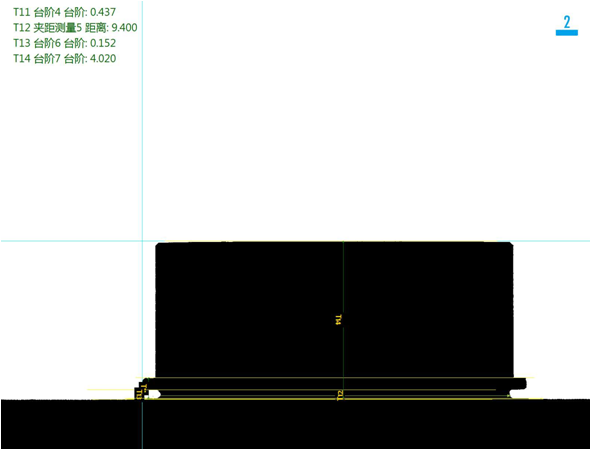

三：1侧面背光检测方式

侧面背光检测良品分析图:OK





三：2底面背光检测方式

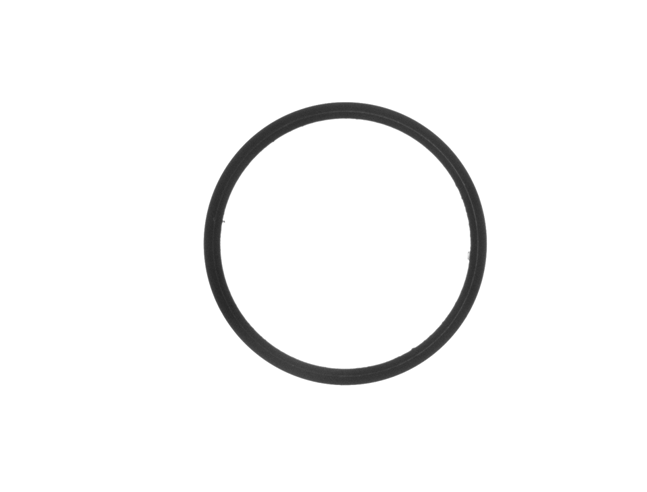

底面背光检测效果原图:

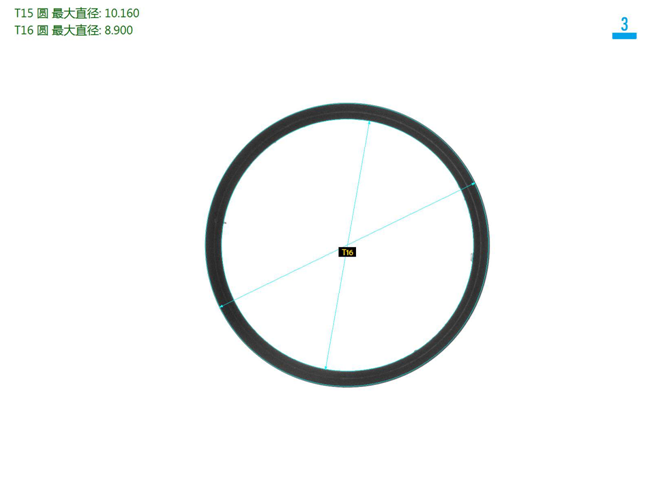

三：2底面背光检测方式

底面背光检测良品分析图:OK

四.系统安装要求:

设备放置的检测空间: 在流水线边单独安装盈泰德视觉检测系统，需要保证有足够的空间以安装设备。

环境温度： 0-50摄氏度；

空气湿度： 90% RH以下；

电子干扰： 为设备提供电子干扰较小的地方。

电源： 交流220V，50Hz， 耗电＜1KVA

以上就是闭油环机器视觉检测方案，如果你的工业生产线中需要用到机器视觉检测方面的技术，那么不妨和我们盈泰德科技聊聊，我们会先根据你的需求分析，免费从一个专业的角度来给你一个合适的方案，再听取你的意见，即使没达成合作，我们也希望能多认识个朋友。
