机器视觉检测设备在检测连续物体和滚动物体时对相机的要求是最高的，采用线扫相机是最佳的解决方案。
因为线扫相机它能提供很高的分辨率，能够进行高频率扫描，同时也能把各种高速，旋转的物体作为检测的对象，所以这种相机最受欢迎的应用就是对连续材料的精度检测。
下面盈泰德科技带大家详解线扫相机
1、线扫相机的历史
可以检测黑白单线CCD芯片随着传真机第一次进入市场。事实上，目前大部分文件扫描仪依然基于这个原理。这种情况下，条状传感器是位于物体下方的。随着传感器的微型化和分辨率的提高，传感器已经进一步远离物体。今天，线扫相机被集成到传统相机上，可以搭配标准的镜头进行操作。
2、线扫相机的光学设计
(1)线扫镜头
从上到下文件扫描仪对比，线扫相机需要镜头，这与面阵相机是完全相同的。但是作为线扫相机，提供很高的分辨率(最高16K/线)，相机需要拥有高质量镜头与合适的MTF。
(2)线扫光源
与面阵相机最大的不同就是光源的搭建，为了获取相同的行(物体运动很快)，你必须要照亮一条线，但由于速度很快(一般在us级别)，因此线扫相机经常需要很高亮度的光照(高达1000000lux)。
(3)相机—物体关系
人眼或者标准的照相机在一个时刻获取一幅图像，对于静止物体和运动物体是没有区别的。同一时刻，所有的图像数据都会被收集。

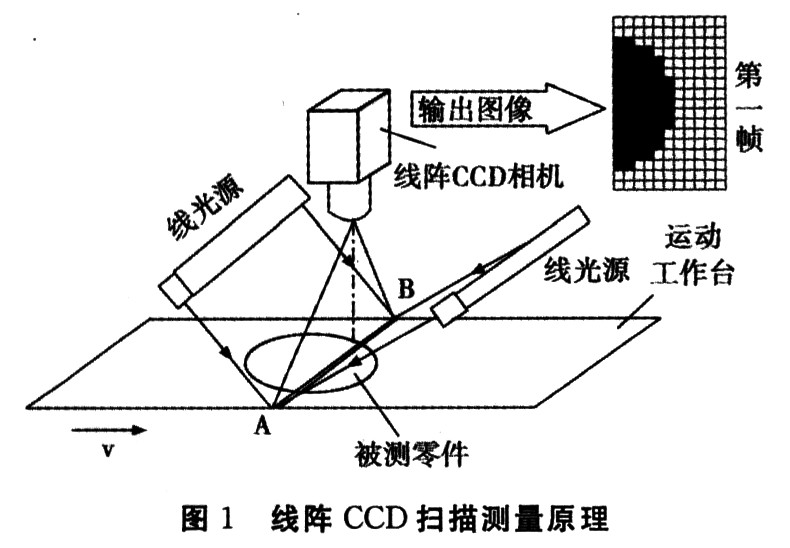

线扫相机需要物体或者相机运动，最后的图像大小一方面取决于相机的分辨率，另一方面取决于主机拼接的线数。有两种搭建线扫相机的方式：
· 相机静止，物体运动
· 相机运动，物体静止
相机和物体同时移动，在大多数场合下没有意义。
线扫相机一次只取图像的一行，随着被检测物体运动，一行接一行地采集，因此用线扫相机采集的一个2D图像的每一行都是在不同时间点采集的。这与面阵相机来或者人眼采集图像在机器视觉软件理解的意义上来说，是不一样的。
3、读取和抓取
因为芯片只抓取一行，相比大的面阵相机，读取这些数据就很简单了。不管是用CCD还是CMOS技术都没有什么区别，当分辨率高且运动速度很快时，数据频率也是很高的，你需要一个抓帧器(通常称为采集卡)来读取相机的数据到电脑。
线扫需要脉冲
使用线扫相机的一个决定性的特点就是可以构建很大(无限)的图像。在高频下，一些非常细窄的线被拼接到一条线上，为了解决这个问题，与运动物体经过的速度保持同步来抓取这些线很重要。大多数场合下，与传送带集成在一起的脉冲发生器(也就是我们说的编码器)产生脉冲信号传递到相机。这样，相机的线频率就与物体的速度一致了。
