一、检测内容及要求检测内容： 最大尺寸长25mm*宽10mm的产品的尺寸检测
| 序号 | 检测位置 | 检测方式 | 是否可检 | 备注 |
| 1 | 焊线检测 | 顶部正光 | 可检 | 局部检测 |
注明：电子元器件外观检测设备检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于60件(取决于产品送料速度)。
二、电子元器件外观检测设备组成及主要机构设备型号：YTD-T300非标定制机 外形尺寸：900*800*1850mm 组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 | 备注 |
| 1 | 视觉检测软件 | 盈泰德 | 1套 | 数据可上传 |
| 2 | 工业电脑 | 盈泰德定制 | 1套 | |
| 3 | 显示器 | PHILIPS19”液晶显示器 | 1台 | |
| 4 | 工业相机 | Barsler工业相机 | 1套 | |
| 5 | 相机调节伺服模组 | 盈泰德定制 | 1套 | |
| 6 | 工业镜头 | FA高清光学工业镜头 | 1套 | |
| 7 | 光源 | 定制光学自适应光源 | 1套 | |
| 8 | 检测平台 | 盈泰德定制一键测量 | 1套 |

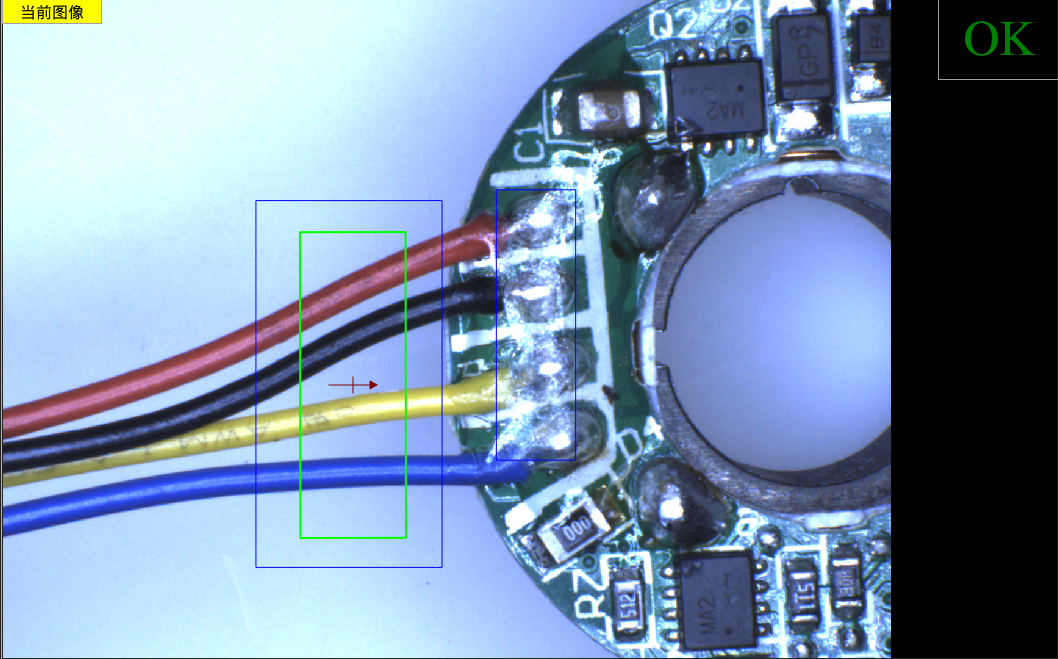

三、样件测试图片:正光检测良品分析图（局部）：OK

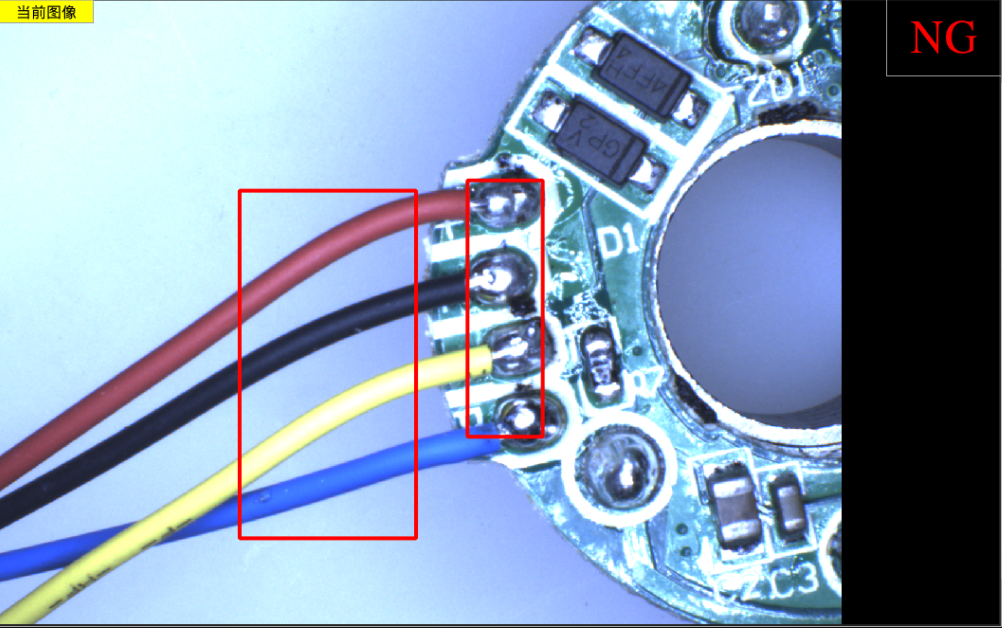

正光检测不良品分析图（局部）：NG 不良特征：无胶水

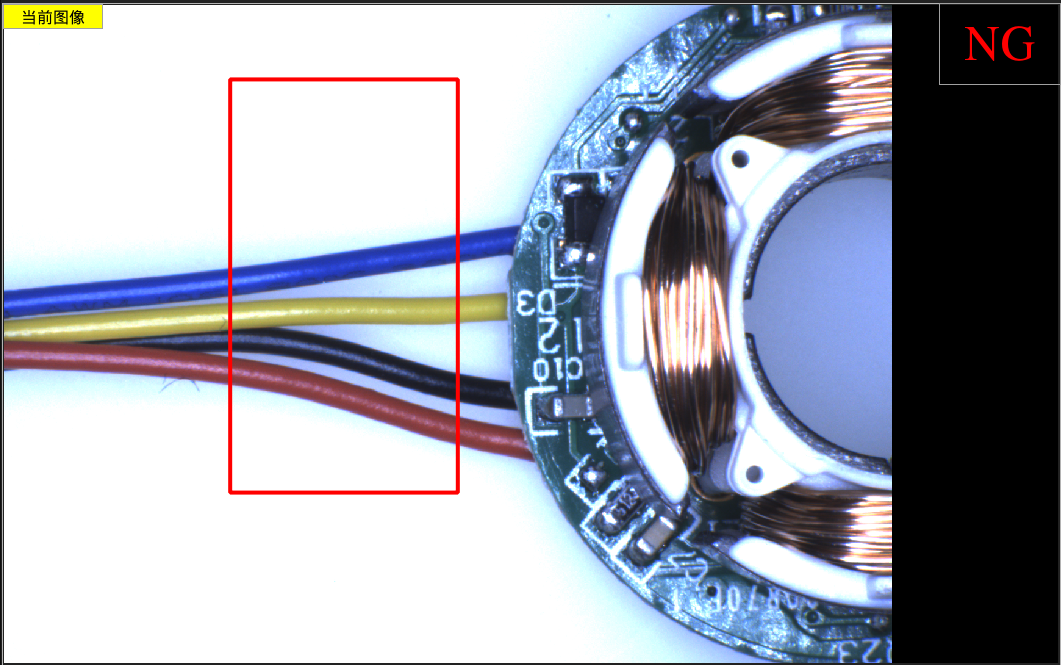

正光检测不良品分析图（局部）：NG 不良特征：焊线反
四、电子元器件外观检测设备安装要求:
设备放置的检测空间: 安装盈泰德科技视觉检测系统的一键测量平台，需要保证有足够的空间以安装设备。
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA。
