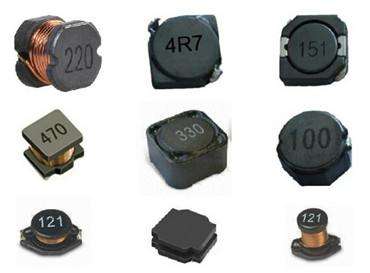

电子元器件（电感）机器视觉检测系统方案

针对产品外观尺寸，瑕疵，缺陷，划痕，污点，毛刺等检测

一：检测内容及要求

检测工件面积：

电感样件的底部外观、顶部外观和尺寸检测

检测内容：

1:底面检测破损、缺口.

2:侧面检测高度、宽度.

2:顶面检测破损、缺口.

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率：每分钟检测数量300-450件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

二： 设备组成及主要机构

整体构成：尺寸：900*800*1850 mm

型号:INTSOFT_302C

1:盈泰德科技视觉检测软件

2:工业电脑

3:显示器19寸

4:工业相机: 3套,底面检测、侧面检测、顶部检测

5:工业镜头: 2个FA工业镜头、1个远心镜头

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)。

三：1底面检测孔方式

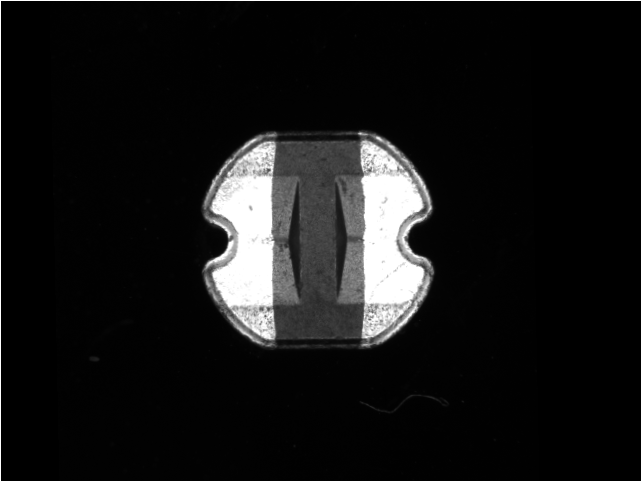

底面检测效果原图:

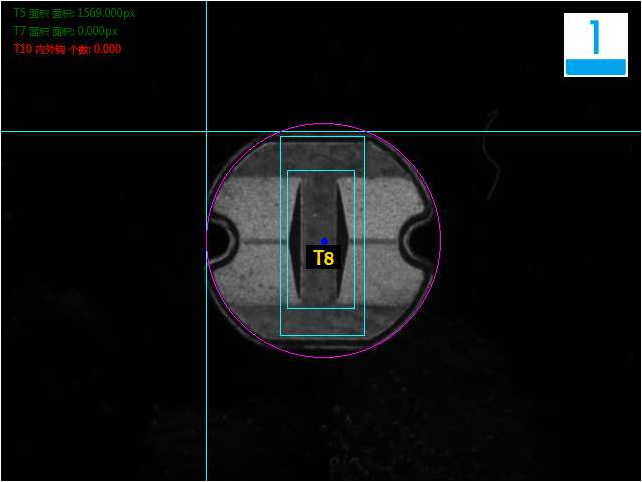

三：1底面检测孔方式

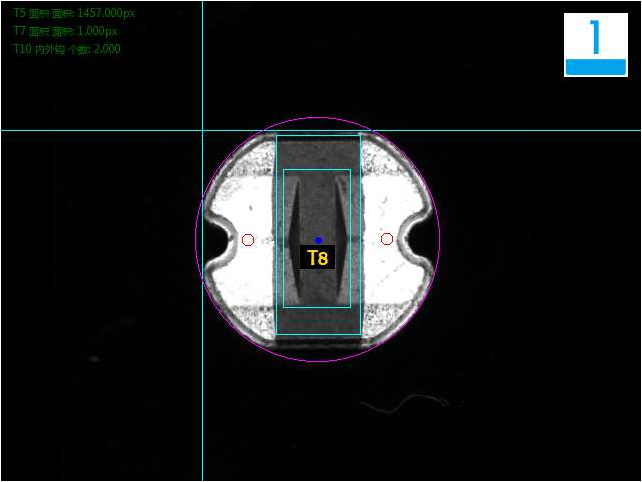

底面检测良品分析图:OK

三：1底面检测孔方式

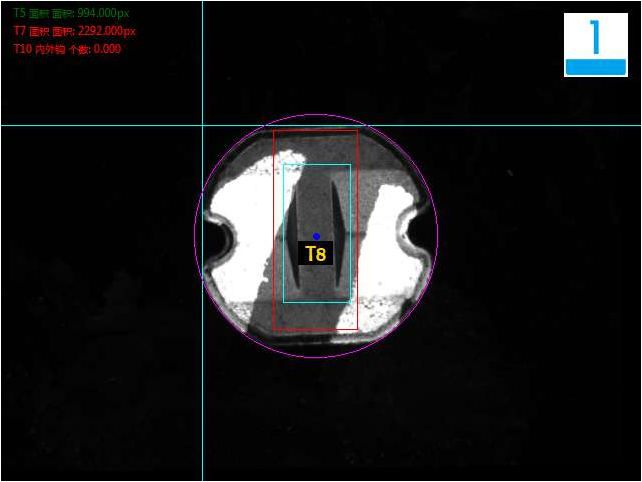

底面检测印反不良结果图:NG

三：1底面检测孔方式

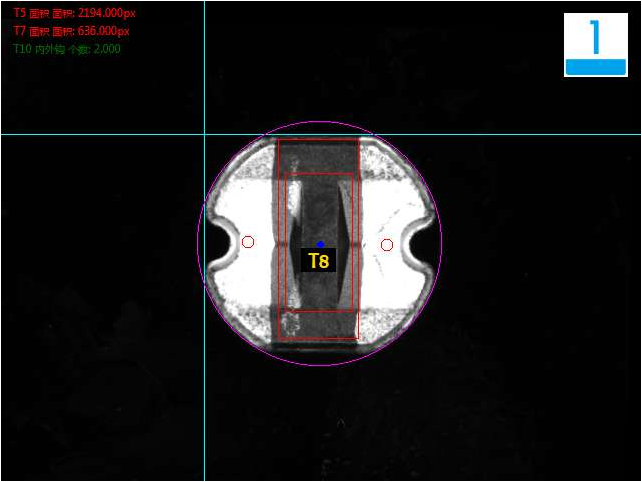

底面检测印斜不良结果图:NG

三：1底面检测孔方式

底面检测连银不良结果图:NG

三：2侧面检测方式

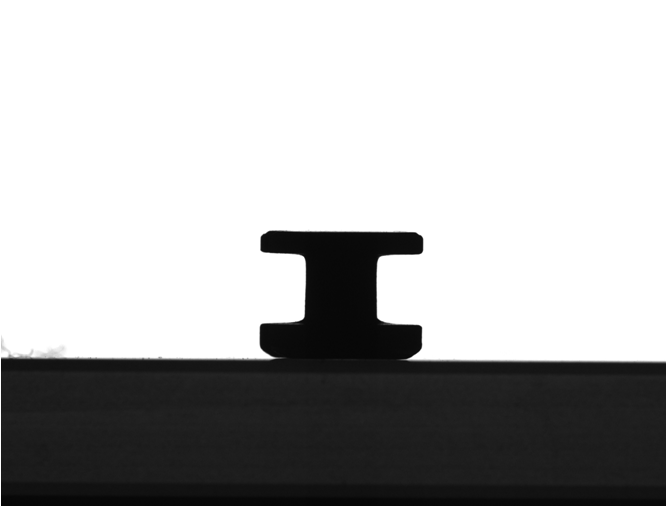

侧面检测效果原图:

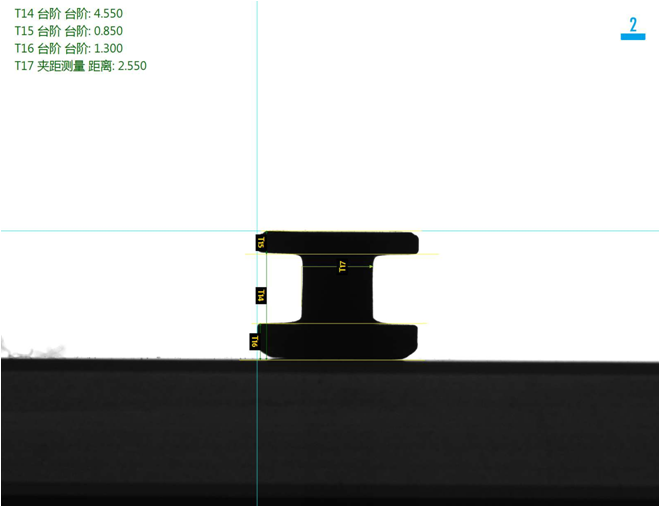

三：2侧面检测方式

侧面检测良品分析图:OK

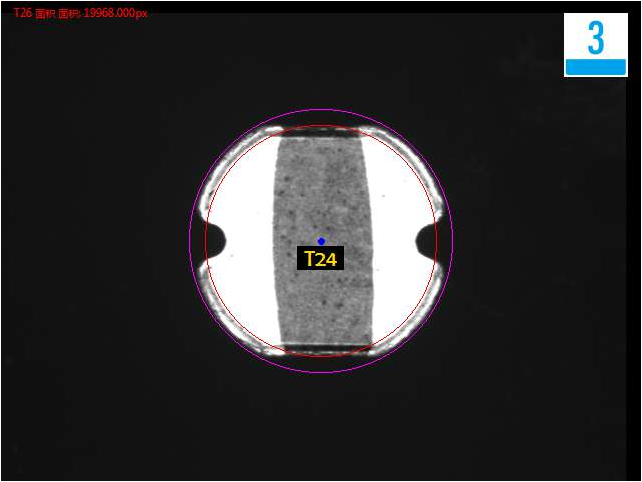

三：3顶部检测方式

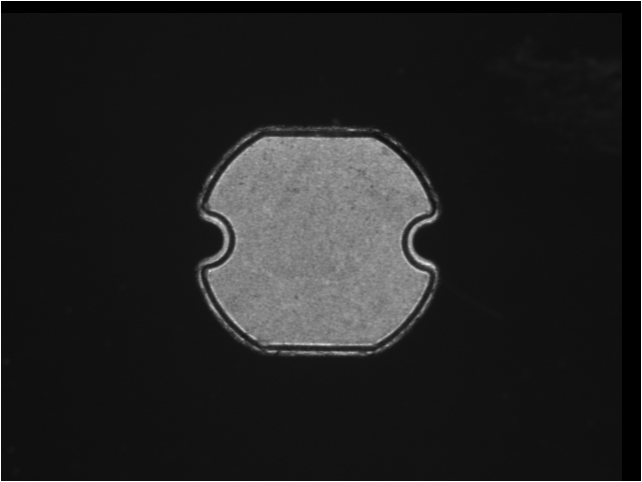

顶部检测效果原图:

三：3顶部检测方式

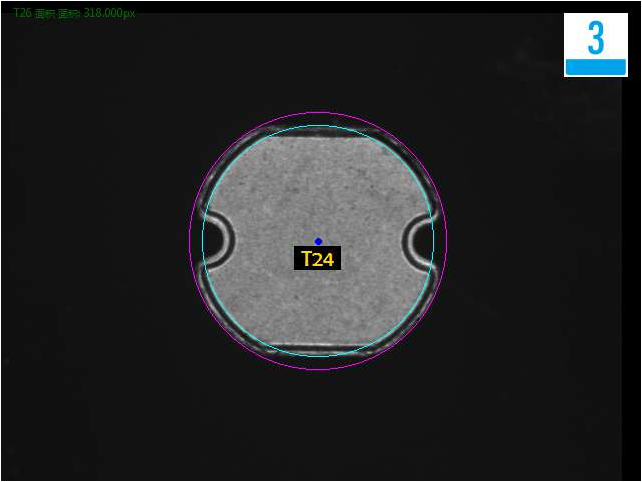

顶部检测良品分析图:OK

三：3顶部检测孔方式

顶部检测印反不良结果图:NG

四.系统安装要求:

设备放置的检测空间:在流水线边单独安装盈泰德视觉检测系统，需要保证有足够的空间以安装设备。

环境温度：0-50摄氏度；

空气湿度：90% RH以下；

电子干扰： 为设备提供电子干扰较小的地方。

电源： 交流220V，50Hz， 耗电＜1KVA

以上就是电感检测方案，如果你的工业生产线中，可能需要用得上机器视觉检测方面的技术，那么不妨和我们盈泰德科技聊聊，我们会先根据你的需求分析，免费从一个专业的角度来给一个合适你的方案，然后再听取你的意见，即使没达成合作，我们也希望能多认识个朋友。
