硅胶按键视觉检测（硅胶按键外观瑕疵缺陷检测案例）

一、检测内容及要求检测内容： 产品的外观检测

序号	检测位置	检测方式	是否可检
1	缺胶、变形、毛刺	60°环形正光检测	可检

注明：以上检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于130件(取决于产品送料速度)。

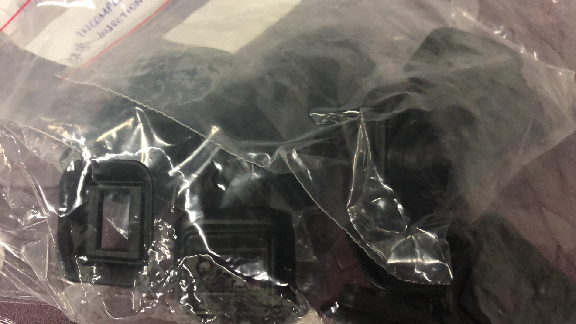

样品图：

二、设备组成及主要机构设备型号：YTD-T300标准检测设备 外形尺寸：900*800*1850mm 组成部件清单：

序号	部件名称	规格型号	数量
1	视觉检测软件	盈泰德	1套
2	工业电脑	盈泰德定制	1套
3	显示器	PHILIPS19”液晶显示器	1台
4	工业相机	Barsler工业相机	1套
5	相机调节模组	盈泰德定制	1套
6	工业镜头	FA高清光学工业镜头	1套
7	工业镜头	远心高清光学工业镜头	0套
8	光源	定制光学自适应光源	2套
9	检测平台	专业光学玻璃载台	1套
10	伺服电机	松下·PANASONIC	1套
11	控制系统	盈泰德定制	1套
12	PLC运动协作	松下·PANASONIC	1套

设备外观3D立体图
三、样件测试图片:

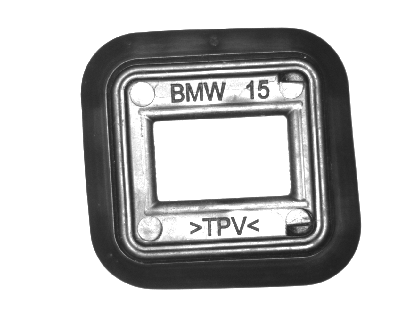

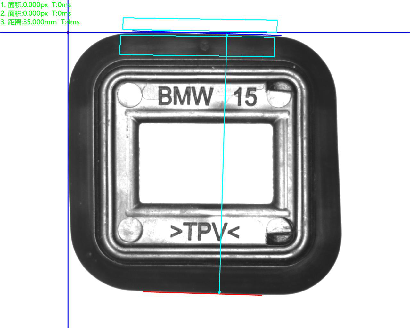

1.顶部正光检测原图：顶部正光检测良品分析图：OK

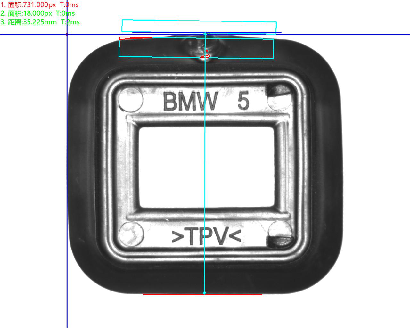

顶部正光检测不良品分析图：NG 不良原因：缺胶 评估结果：可检

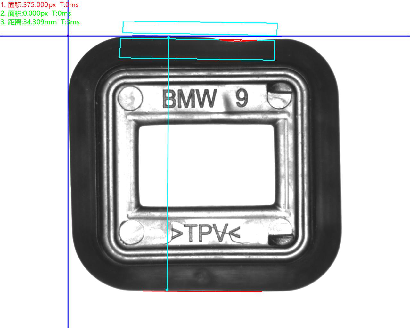

顶部正光检测不良品分析图：NG 不良原因：毛刺 评估结果：可检

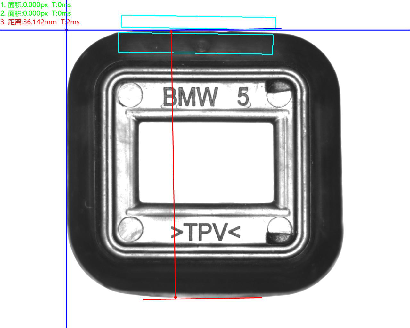

顶部正光检测不良品分析图：NG 不良原因：脏污 评估结果：可检

如果你的工业生产线中需要用到机器视觉检测方面的技术，那么不妨和我们盈泰德科技聊聊，我们会先根据你的需求分析，免费从一个专业的角度来给你一个合适的方案，再听取你的意见，即使没达成合作，我们也希望能多认识个朋友。
