指纹环尺寸检测（指纹环外观视觉检测案例）

检测内容及要求

检测工件面积：

整体高度16.78*8.53*1.07mm的样件的面积检测

检测内容：

1:底部背光检测内孔长度、宽度

2:底部正光检测中圈宽度

3:侧面背光检测中圈长度、侧面厚度、挂边厚度

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率：每分钟检测数量100-150件(手工上料的送料速度)。

分工段进行:按照检测内容细分检测步骤.

二： 设备组成及主要机构

整体构成：尺寸：900*800*1850 mm

型号:INTSOFT_302C

1:盈泰德科技视觉检测软件

2:工业电脑

3:显示器19寸

4:工业相机: 3套,底部检测一个正光、一个背光。侧面一个背光

5:工业镜头: 3套FA工业相机

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)。

三：1底部背光检测方式

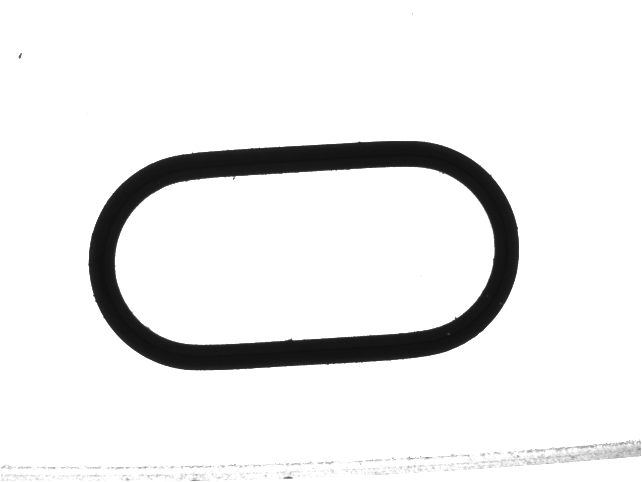

底部检测效果原图:

三：1底部背光检测方式

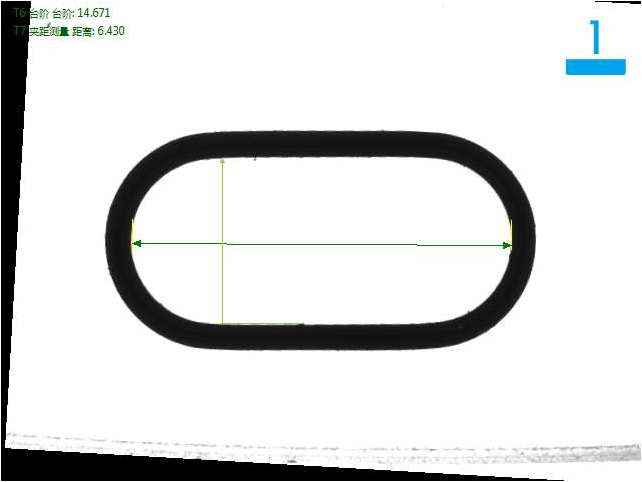

底部检测良品分析图:OK

三：1底部背光检测方式

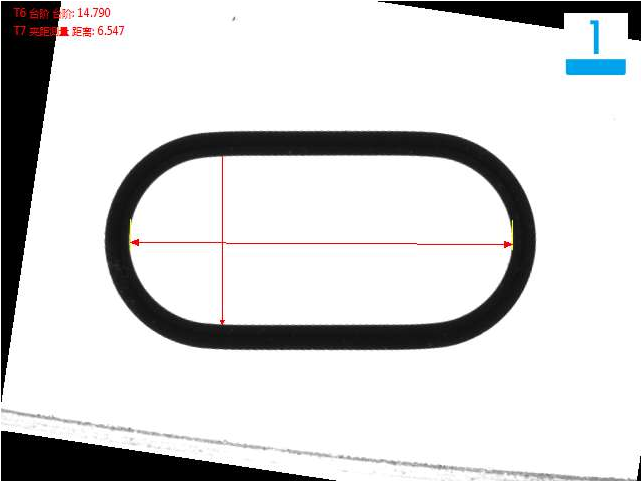

底部检测不良品分析图:NG

三：2底部正光检测方式

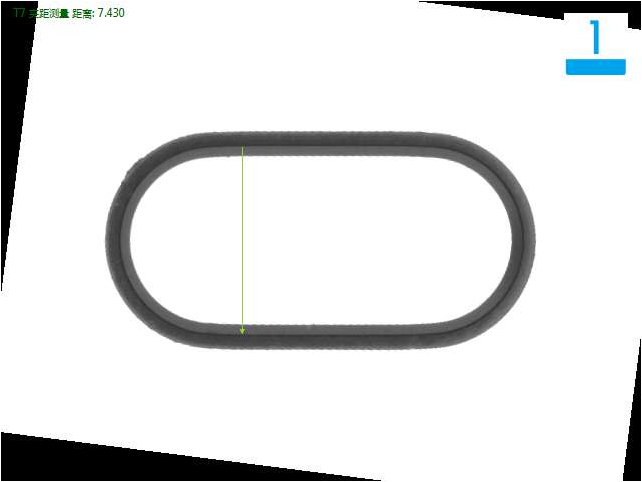

底部检测中圈宽度良品分析图:OK

三：3侧面背光检测方式

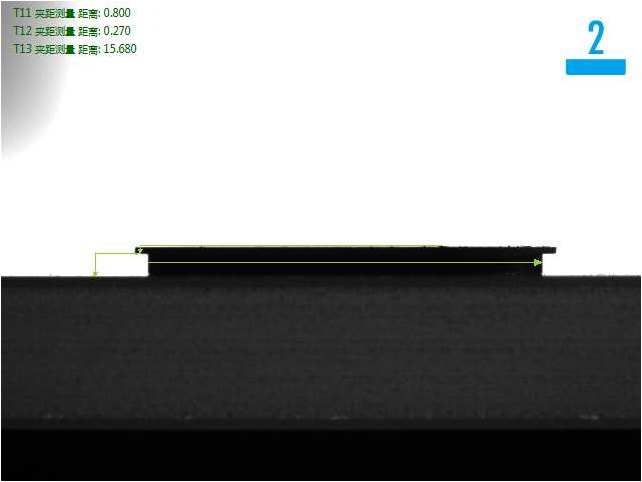

侧面检测良品分析图:OK

三：3侧面背光检测方式

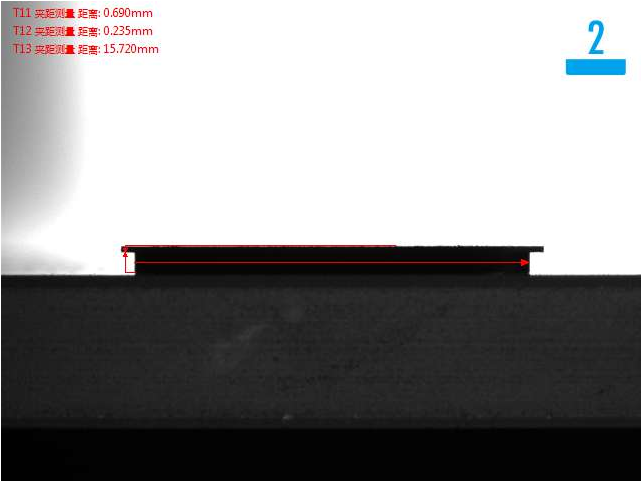

侧面检测不良品分析图:NG

四.系统安装要求:

设备放置的检测空间:在流水线边单独安装盈泰德视觉检测系统，需要保证有足够的空间以安装设备。

环境温度：0-50摄氏度；

空气湿度：90% RH以下；

电子干扰： 为设备提供电子干扰较小的地方。

电源： 交流220V，50Hz， 耗电＜1KVA

以上就是指纹环机器视觉检测方案，如果你的工业生产线中需要用到类似的视觉检测技术，那么不妨和我们盈泰德科技聊聊，我们会先根据你的需求分析，免费从一个专业的角度来给你一个合适的方案，再听取你的意见，即使没达成合作，我们也希望能多认识个朋友。
