电子元器件外观检测设备（自动检测产品外观尺寸大小及缺陷）

一、检测内容及要求检测内容：

序号	检测位置	检测方式	是否可检	备注
1	尺寸检测	背光检测	可检	局部检测

注明：电子元器件外观检查设备检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于60件(取决于产品送料速度)。

二、设备组成及主要机构设备型号：YTD-T300非标定制机 外形尺寸：900*800*1850mm 组成部件清单：

序号	部件名称	规格型号	数量
1	视觉检测软件	盈泰德	1套
2	工业电脑	盈泰德定制	1套
3	显示器	PHILIPS19”液晶显示器	1台
4	工业相机	海康2000万工业相机	2套
5	相机调节伺服模组	盈泰德定制	2套
6	工业镜头	远心工业镜头	2套
7	光源	定制光学自适应光源	2套
8	检测平台	盈泰德定制一键测量	1套

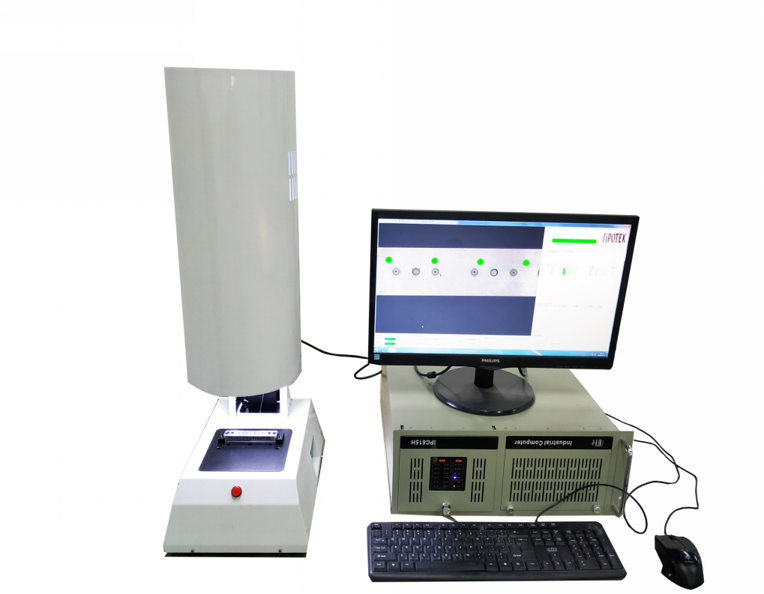

电子元器件外观检查设备外观3D立体图
三、样件测试图片:

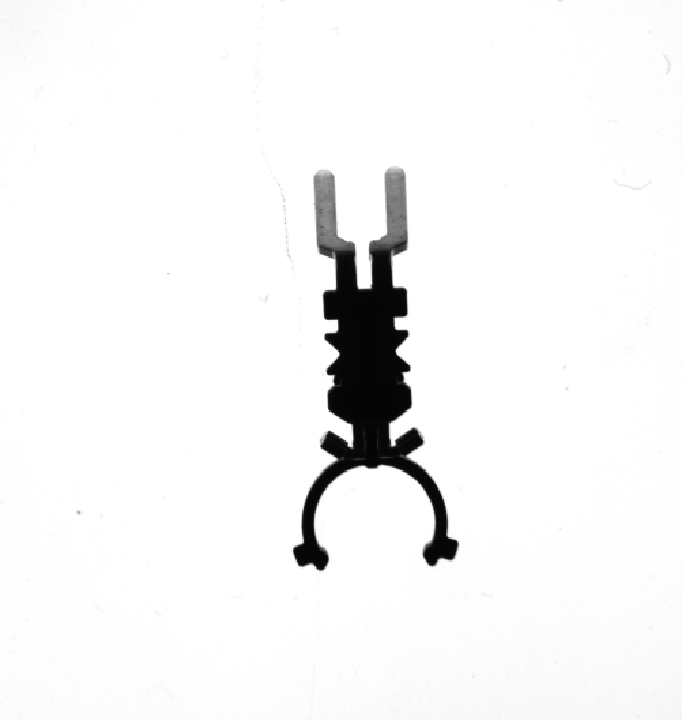

产品正面背光检测打光效果图

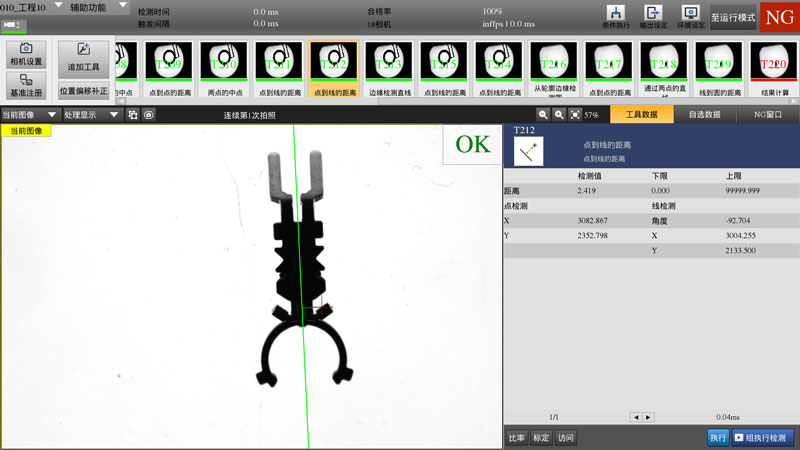

背光检测良品分析图： 引出中心到中心线的距离 可检

背光检测良品分析图： 引出中心到端面的距离 可检

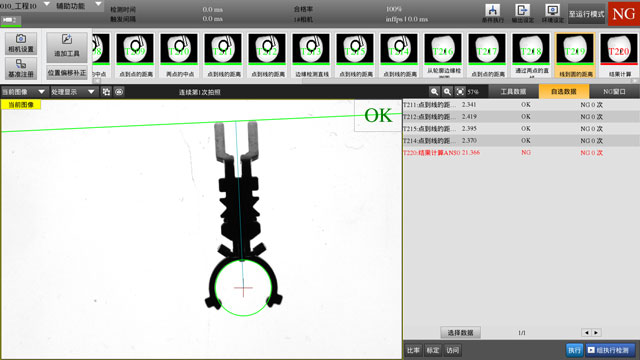

背光检测良品分析图： 引脚到圆心的距离 可检

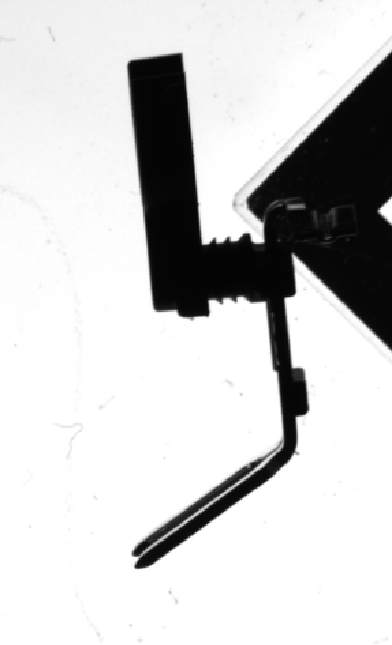

产品侧面背光检测打光效果图

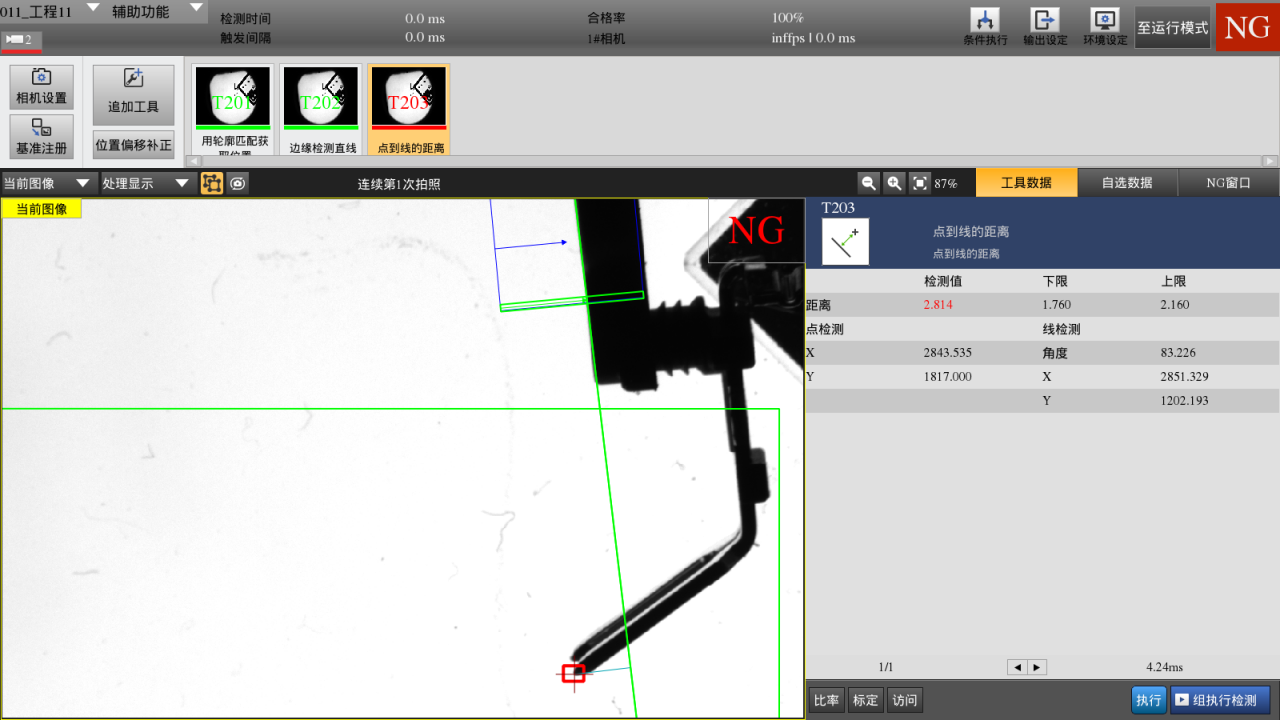

背光检测良品分析图： 引脚到塑胶底面的距离 可检

电子元器件外观检查设备采用工业照相机将被检测的产品转换成图像信号，传送给专用的图像处理系统，根据像素分布和亮度、颜色等信息，转变成数字化信号，图像处理系统对这些信号进行各种运算来抽取目标的特征。电子元器件外观检查设备检测效率快、准确率高备受企业青睐。

如果你的工业生产线中需要用到类似的视觉检测技术，那么不妨和我们盈泰德科技聊聊，我们会先根据你的需求分析，免费从一个专业的角度来给你一个合适的方案，再听取你的意见，即使没达成合作，我们也希望能多认识个朋友。
