齿轮检测(外观瑕疵缺陷毛刺视觉检测系统)

一、检测内容及要求检测内容: 最大尺寸直径20mm*高度9.5mm的产品的外观检测

序号 检测位置 检测方式 是否可检
1 缺料、毛刺 正光检测 可检
2 缺料、毛刺 正光检测 可检

注明:以上检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于150件(取决于产品送料速度)。

二、设备组成及主要机构设备型号:YTD-T300标定制机 外形尺寸:900*800*1850mm 组成部件清单:

序号 部件名称 规格型号 数量 备注
1 视觉检测软件 盈泰德 1套 数据可上传
2 工业电脑 盈泰德定制 1套
3 显示器 PHILIPS19”液晶显示器 1台
4 工业相机 Barsler工业相机 2套
5 相机调节模组 盈泰德定制 2套
6 工业镜头 FA高清光学工业镜头 2套
7 光源 定制光学自适应光源 4套
8 检测平台 专业光学玻璃载台 1套
9 伺服电机 松下·PANASONIC 1套
10 控制系统 盈泰德定制 1套
11 PLC运动协作 松下·PANASONIC 1套

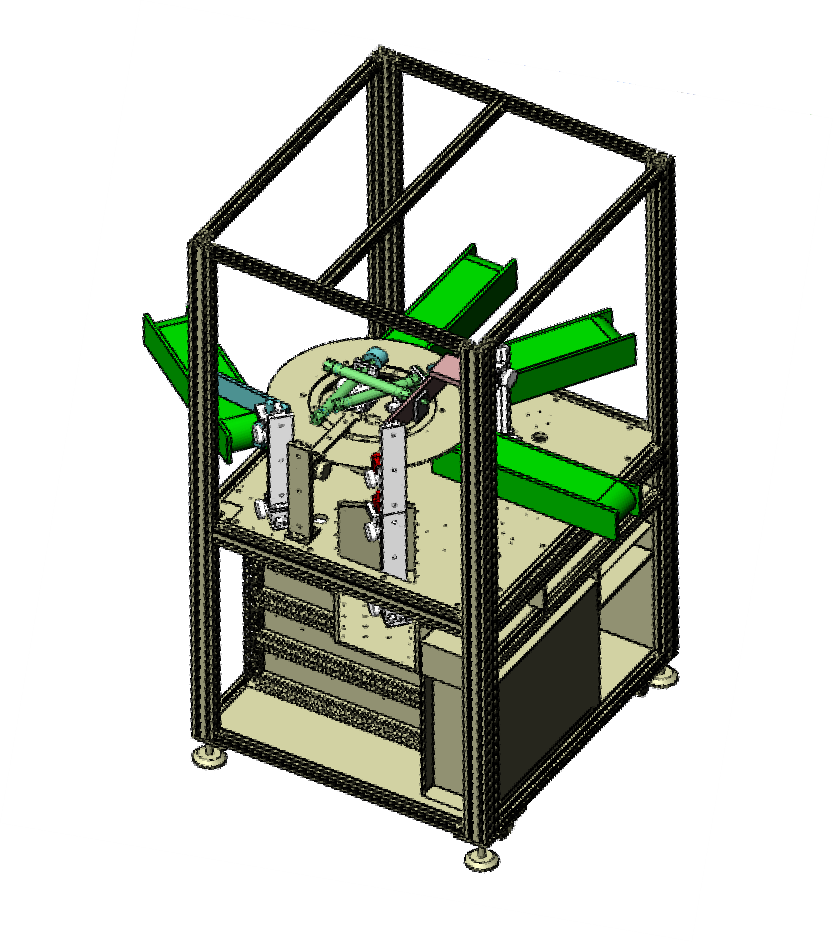

设备外观3D立体图
自动化视觉检测设备
样件测试图片:

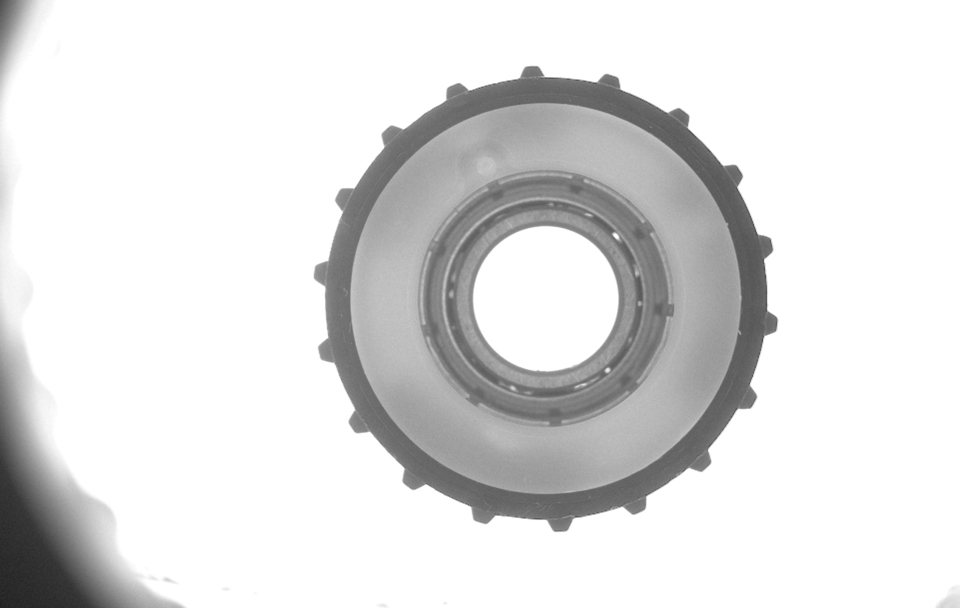

底部正光检测原图:

自动化视觉检测设备
底部正光检测良品分析图:OK
自动化视觉检测设备

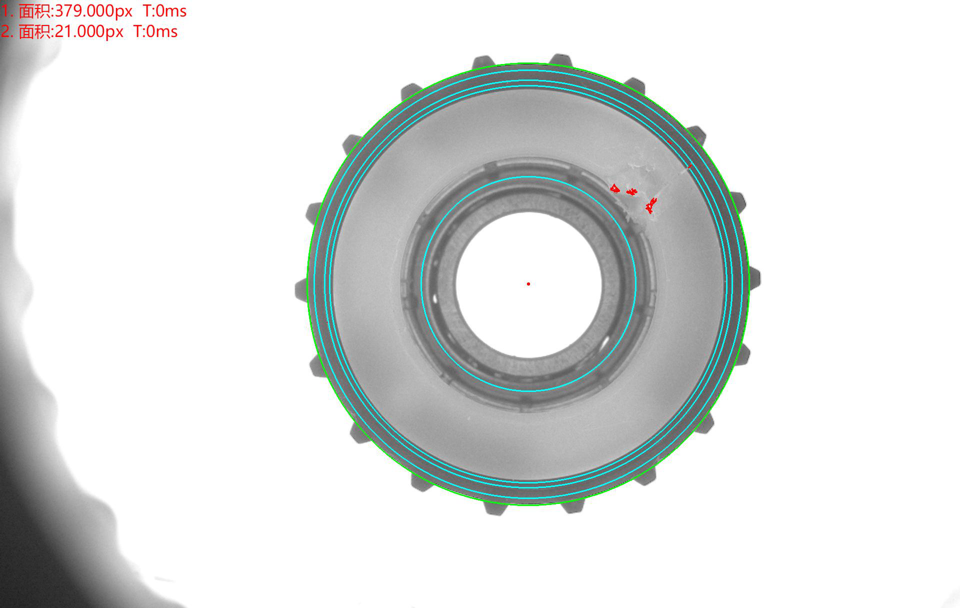

底部正光检测分析图: NG 不良原因:毛刺 、缺料

自动化视觉检测设备

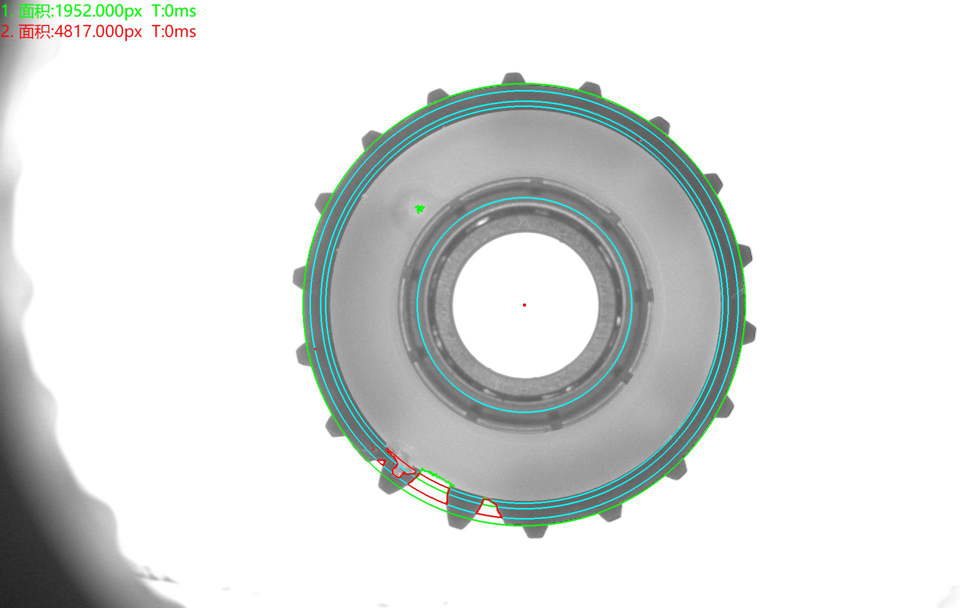

底部正光检测分析图: NG 不良原因:缺料

自动化视觉检测设备

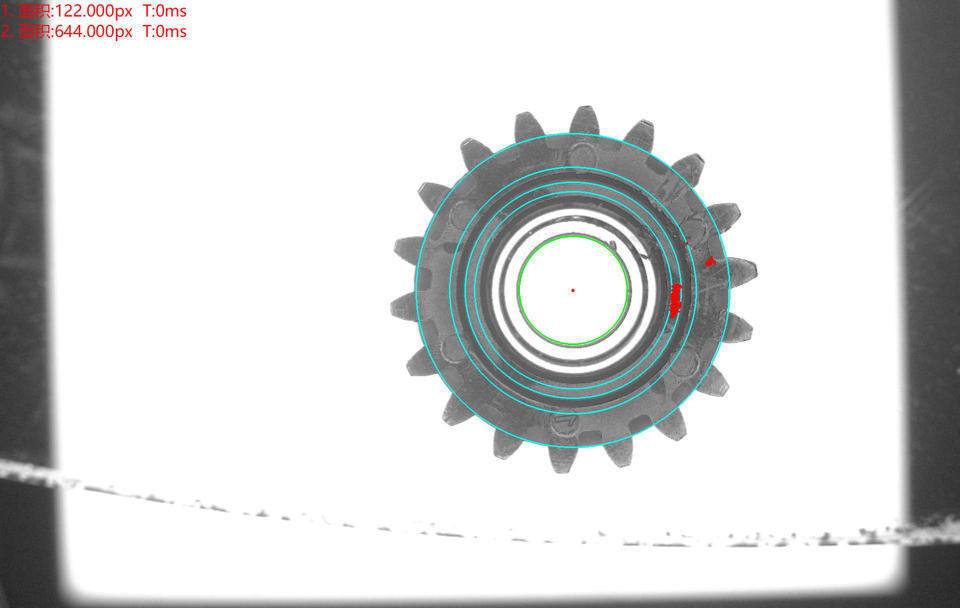

顶部正光检测分析图: NG 不良原因:缺料

自动化视觉检测设备

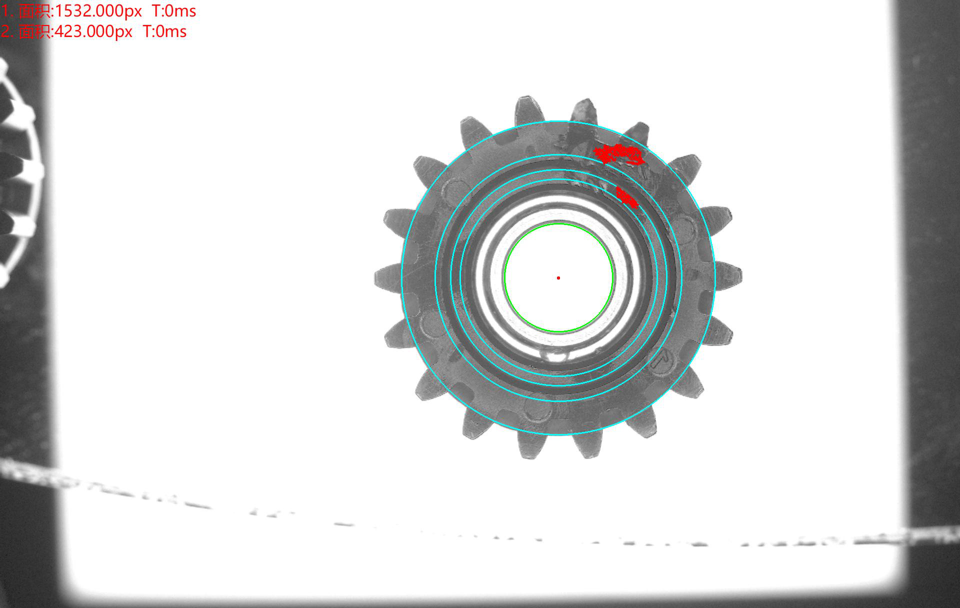

顶部正光检测分析图: NG 不良原因:缺料

自动化视觉检测设备

专业的事交给专业的人做,如果你的工业生产线中需要用到机器视觉检测类的技术,那么不妨和我们盈泰德科技聊聊,我们会免费从一个专业的角度来给你一个合适的方案,即使没达成合作,我们也希望能多认识个朋友。
