CCD视觉检测（自动检测五金件外观瑕疵缺陷）

一、检测内容及要求检测内容： 产品的外观检测

序号	检测位置	检测方式	是否可检	备注
1	尺寸	背光检测	可检
2	倒角有无	正光检测	可检
3
4
5	盲孔直径		不可检	景深太大

注明：以上检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于200件(取决于产品送料速度)。

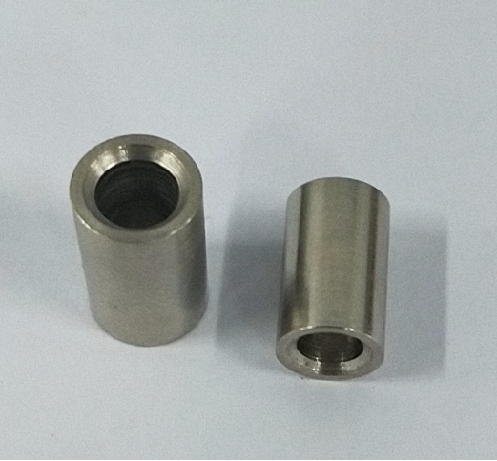

样品图：

二、设备组成及主要机构设备型号：SP-T300标准检测设备 外形尺寸：900*800*1850mm 组成部件清单：

序号	部件名称	规格型号	数量
1	视觉检测软件	盈泰德视觉检测	1套
2	工业电脑	盈泰德定制	1套
3	显示器	PHILIPS19”液晶显示器	1台
4	工业相机	Barsler工业相机	4套
5	相机调节模组	盈泰德定制	4套
6	工业镜头	FA高清光学工业镜头	2套
7	工业镜头	定焦远心工业镜头	2套
8	光源	定制光学自适应光源	4套
9	检测平台	专业光学玻璃载台	1套
10	伺服电机	松下·PANASONIC	1套
11	控制系统	盈泰德定制	1套
12	PLC运动协作	松下·PANASONIC	1套

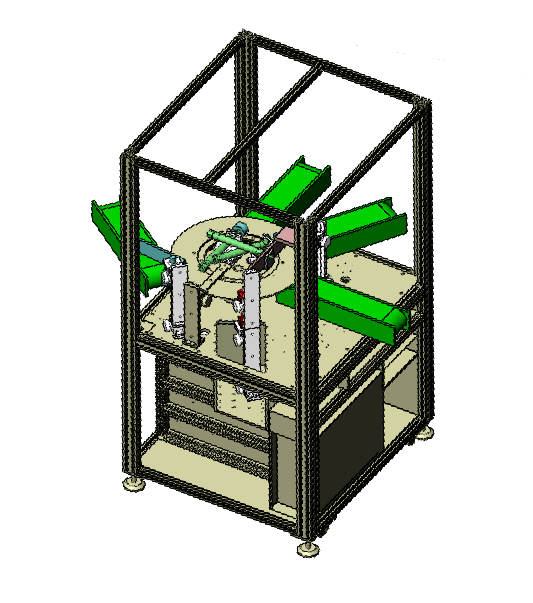

设备外观3D立体图
三、样件测试图片:

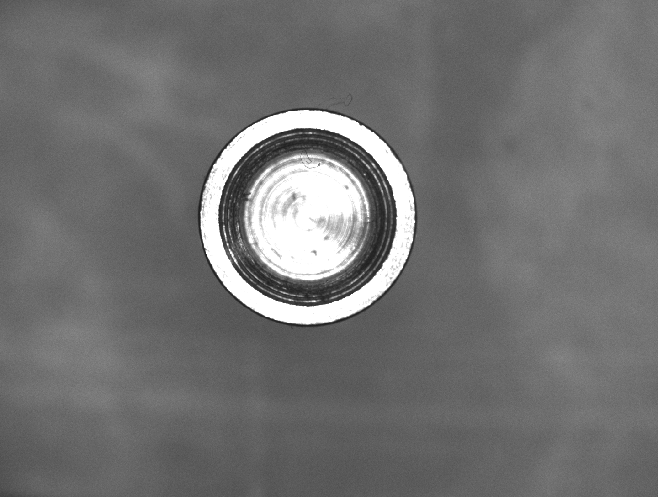

1.底部正光检测原图：

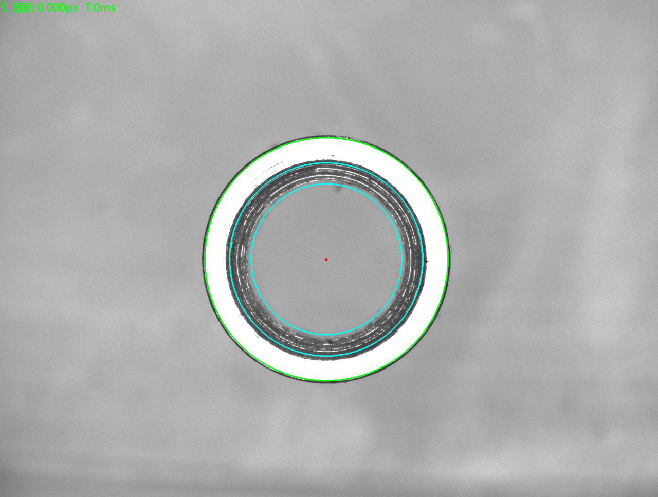

2.底部正光检测良品分析图：OK

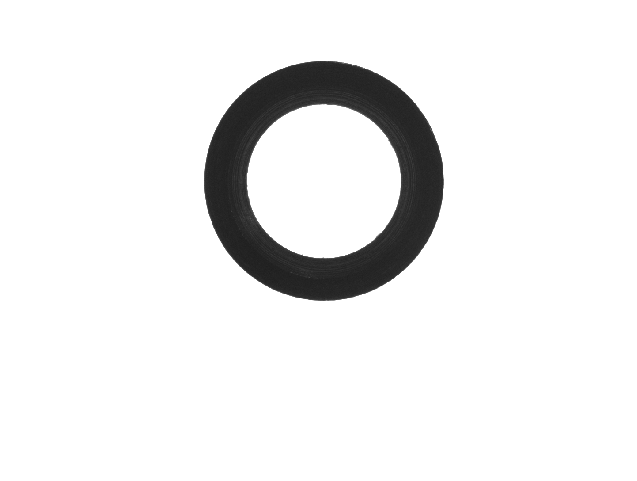

3.顶部背光检测原图：

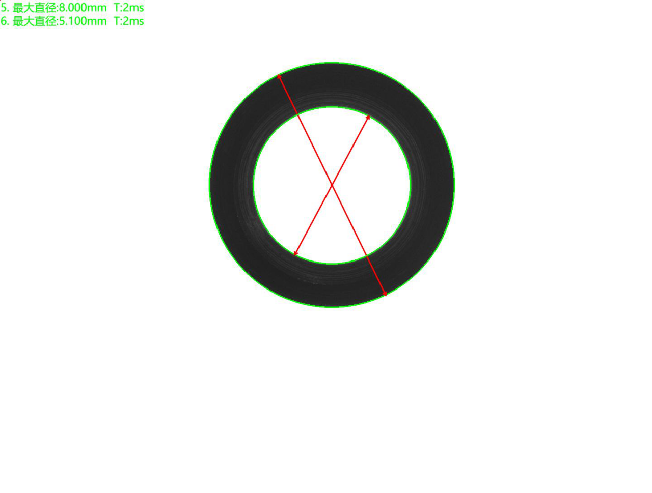

4.顶部背光检测良品分析图：OK

5.顶部正光检测不良品分析图：NG 特征：盲孔直径 状态：不可检

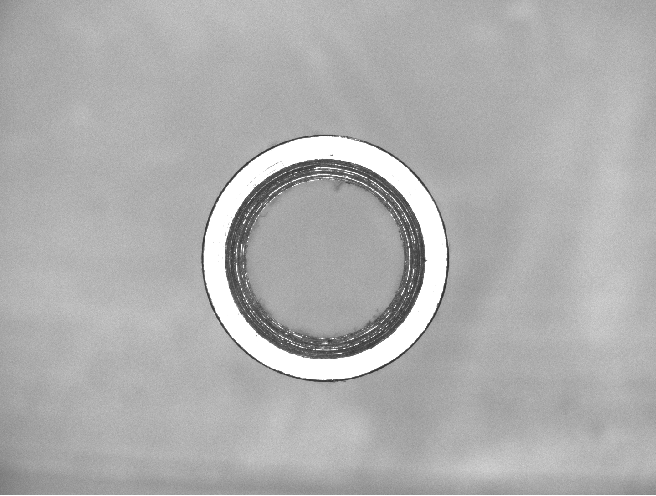

6.顶部正光检测原图：
7.顶部正光检测良品分析图：OK

8.侧面背光检测原图：

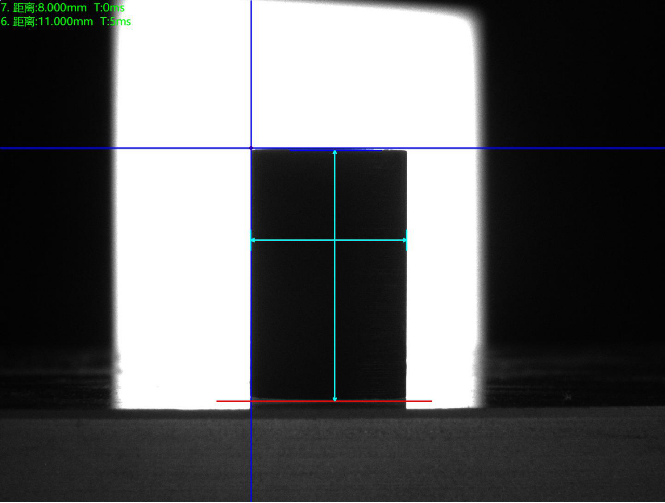

9.侧面背光检测良品分析图：OK

专业的事交给专业的人做，如果你的工业生产线中需要用到ccd视觉检测类的技术，那么不妨和我们盈泰德科技聊聊，我们会免费从一个专业的角度来给你一个合适的方案，即使没达成合作，我们也希望能多认识个朋友。
