包装盒条形码字符瑕疵视觉检测案例

各色各样的产品包装与日常生活密不可分，为了满足需求，需要通过快速包装生产线进行生产，其中包装盒上的条形码可以起到产品管理和追溯作用，客户在购买产品时会留意这些信息，如果包装盒上条码字符不全，会让产品形象大打折扣。因此，这就需要对包装盒条码字符进行检测，并且快速剔除不良品，以减少后续加工引起的浪费。而传统的人工检测耗费人力和时间，就需要采用机器视觉检测系统来提高生产检测效率。



包装盒检测需求

检测包装盒上条形码和字符缺失、印错及涂鸦等瑕疵。



项目难点

① 字体颜色有深浅粗细，产品摆放角度不一；

② 瑕疵种类较多，精度要求高，误判率要低。



解决方案

1、相机使用2/3英寸500W彩色CCD数字相机；

2、镜头使用5MP级25mm工业镜头；

3、光源配合白色条形光源。

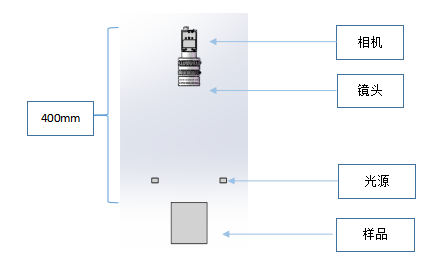

演示方案





核心配件介绍：

一、普密斯2/3英寸500W高清CCD相机

优点：

1、集成130万至2900万像素的CCD和CMOS芯片；

2、 精巧的散热设计；

3、 体积小，功耗低，高信噪比；

4、 高像素，大靶面。



二、普密斯5MP 25mm工业镜头：VP-LEH-2514M

优点：

1、支持五百万像素2/3’相机；

2、专业光路设计，高分辨率，低失真，清晰成像；

3、先进的镀膜技术，减少杂光和鬼影；

4、可在震动环境下保持机械的稳定性。





三、普密斯条形光源

普密斯条形光源有红光条形光源、蓝光条形光源、绿光条形光源、白光条形光源等，本案例我们采用白色条形光源，光源角度可按实际情况自由调整，LED高密度排列，亮度高，均匀性好。可将纸箱上的条形码和字体很清晰的反映出来，与背景区分，便于软件模式匹配评估。







案例结果展示：

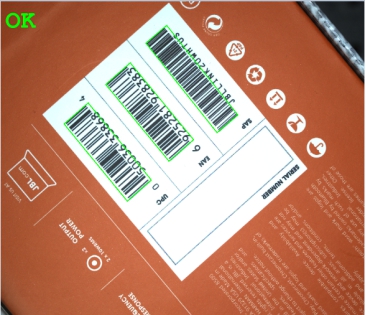

图1. 良品效果图

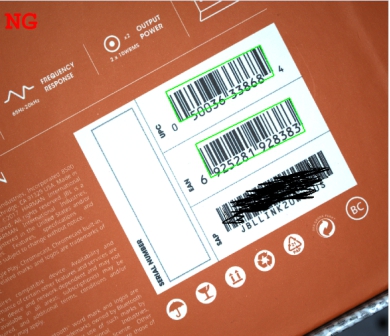

图2.NG模拟效果图

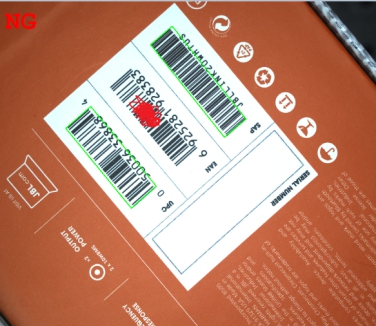

图3. NG模拟效果图
